一 X熒光分析儀器在鋼鐵冶煉行業(yè)的應(yīng)用解決方案
1.1 儀器
1.2 鋼鐵冶煉行業(yè)應(yīng)用解決方案
1.2.1 EDX 3600B
1.2.1.1 數(shù)據(jù)對(duì)比
（一）、鐵礦
這里以測(cè)試國(guó)家標(biāo)樣中的普通鐵礦和釩鈦磁鐵礦為例，V、Ti較多時(shí)稱釩鈦磁鐵礦，含Cr較多時(shí)稱鉻磁鐵礦。磁鐵礦是鋼鐵工作最重要的礦物原料，鈦磁鐵礦、釩鈦磁鐵礦同時(shí)也可作為提取釩鈦的原料。
以下使用EDX 3600B型對(duì)鐵礦國(guó)標(biāo)樣GSBD31006a實(shí)際測(cè)試的所得的譜圖，工作曲線等相關(guān)數(shù)據(jù)：

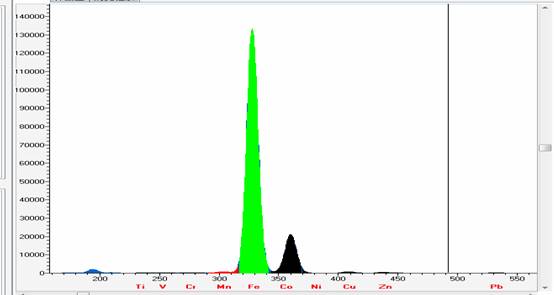

①．普通鐵礦在EDX 3600B上測(cè)試的譜圖

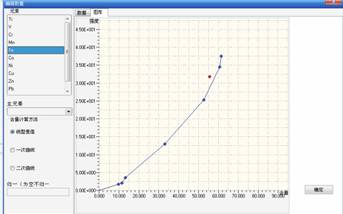

②．鐵礦國(guó)標(biāo)樣GSBD31006a—Fe的工作曲線與相關(guān)數(shù)據(jù)

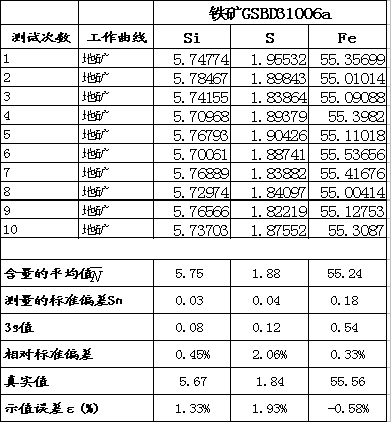

③．實(shí)際測(cè)試鐵礦國(guó)標(biāo)樣GSBD31006a的數(shù)據(jù)如下為
1.2.2 EDX 3600
1.2.2.1 數(shù)據(jù)對(duì)比
具體數(shù)據(jù)可以見EDX3600B的數(shù)據(jù)表。其工作曲線和采用的標(biāo)樣為同一套國(guó)家標(biāo)樣。。由于篇幅原因在這里不再詳細(xì)一一再做說(shuō)明。
1.2.3 EDX 6000B
1.2.3.1 數(shù)據(jù)對(duì)比
具體數(shù)據(jù)可以見EDX3600B的數(shù)據(jù)表。其工作曲線和采用的標(biāo)樣為同一套國(guó)家標(biāo)樣。由于篇幅原因在這里不再詳細(xì)一一再做說(shuō)明。
二 化學(xué)儀器在鋼鐵行業(yè)的應(yīng)用解決方案
2.1 原子吸收鋼鐵行業(yè)解決方案
方法介紹：本方法介紹了原子吸收法測(cè)定鋼鐵中金屬元素的具體測(cè)試方法，該方法主要針對(duì)鋼鐵中金屬元素含量的測(cè)定，具有可操作性和很好地應(yīng)用價(jià)值。
2.1.1 儀器
2.1.2 樣品處理
鋼鐵行業(yè)中前處理方法包括酸溶法和堿熔法。
2.1.3 標(biāo)準(zhǔn)配制
用1000ug/ml 的單元素標(biāo)準(zhǔn)貯存溶液逐級(jí)配制成所需濃度的工作溶液。
2.1.4 實(shí)際樣品舉例
鋼鐵中銅量的測(cè)定
稱取0.5000g試樣置于100mL燒杯中，加5mL鹽酸、2～3mL硝酸，置于電熱板上加熱溶解，加入5ml高氯酸，加熱至冒煙，取下冷卻，加入20mL水，加熱溶解鹽類。冷卻，移入100mL容量瓶中，用水稀釋至刻度，混勻。試液中如有碳化物、硅酸等沉淀物析出，須干過(guò)濾。
標(biāo)準(zhǔn)曲線的繪制：于6個(gè)100mL容量瓶中各加入與測(cè)定試液相近量的鐵溶液，然后準(zhǔn)確移取0mL，0.10mL，0.20mL，0.30mL，0.40mL，0.50mL銅標(biāo)準(zhǔn)溶液，，各加入10mL高氯酸，用水稀釋至刻度，混勻。在與測(cè)量試液相同條件下，測(cè)量系列標(biāo)準(zhǔn)溶液的吸光度，減去零濃度溶液的吸光度，以銅的濃度為橫坐標(biāo)，吸光度為縱坐標(biāo)繪制工作曲線。
樣品測(cè)試：于原子吸收光譜儀波長(zhǎng)324.7nm處，使用空氣-乙炔火焰，以水調(diào)零，測(cè)量試液的吸光度，減去隨同試料的空白試驗(yàn)溶液的吸光度，從工作曲線上查出相應(yīng)的銅濃度。
2.2 天瑞儀器ICP-AES法測(cè)定鋼鐵中金屬元素解決方案
方法介紹：本方法介紹了ICP－AES法測(cè)定鋼鐵中金屬元素的具體測(cè)試方法，該方法主要針對(duì)鋼鐵中金屬元素含量的測(cè)定，具有可操作性和很好地應(yīng)用價(jià)值。
2.2.1儀器
ICP－2000型單道掃描式ICP原子發(fā)射光譜儀(天瑞儀器)
2.2.2 樣品提取
由客戶提供具有代表性的樣品。
2.2.3 樣品配制
根據(jù)試樣中雜含量高低將樣品配制成適當(dāng)濃度,酸度控制在 5％左右即可。
2.2.4 樣品處理
鋼鐵種類有很多，不同的樣品前處理方法也不同，一般前處理所用的試劑有鹽酸、氫氟酸、硝酸、高氯酸、雙氧水等，稱取0.15g左右樣品于玻璃燒杯或是聚四氟乙烯燒杯中，在用適當(dāng)?shù)乃幔℉Cl-HNO3、HCl-HNO3-HClO4、HCl-H2O2等）消解后定容至100mL容量瓶中,上機(jī)測(cè)試。
2.2.5 標(biāo)準(zhǔn)配制
用1000ug/ml 的單標(biāo)準(zhǔn)貯存溶液逐級(jí)配制成 100ug/ml溶液，再逐級(jí)配制成混合標(biāo)準(zhǔn)溶液10μg/ml、1μg/ml酸度為10%(V/V)。
2.2.6 ICP-AES工作曲線標(biāo)準(zhǔn)溶液的配制
|
元素
|
STD1
|
STD2
|
STD3
|
STD4
|
|
溶液濃度ug/ml
|
溶液濃度ug/ml
|
溶液濃度ug/ml
|
溶液濃度ug/ml
|
|
Ca
|
0
|
0.2
|
0.5
|
1.0
|
|
Fe
|
0
|
0.2
|
0.5
|
1.0
|
|
Al
|
0
|
0.2
|
0.5
|
1.0
|
|
Ti
|
0
|
0.2
|
0.5
|
1.0
|
|
Cr
|
0
|
0.2
|
0.5
|
1.0
|
|
Ni
|
0
|
0.2
|
0.5
|
1.0
|
|
Mg
|
0
|
0.2
|
0.5
|
1.0
|
|
Mn
|
0
|
0.2
|
0.5
|
1.0
|
|
V
|
0
|
0.2
|
0.5
|
1.0
|
|
Cu
|
0
|
0.2
|
0.5
|
1.0
|
|
Mo
|
0
|
0.2
|
0.5
|
1.0
|
|
P
|
0
|
0.2
|
0.5
|
1.0
|
|
Co
|
0
|
0.2
|
0.5
|
1.0
|
|
Zr
|
0
|
0.2
|
0.5
|
1.0
|
|
Pb
|
0
|
0.2
|
0.5
|
1.0
|
